Sophos XG Konfiguration IPsec Site2Site VPN mit Fritzbox

Vorwort

In diesem Beitrag findest du eine Step-by-Step Anleitung zur Konfiguration eines Site2Site VPNs für eine Sophos XG Firewall Appliance mit einer Fritzbox via IPSec.

Voraussetzungen

• Sophos XG Firewall
  • Empfohlen siehe: Sophos XG Grundinstallation
• Fritzbox

Fritzbox Konfiguration

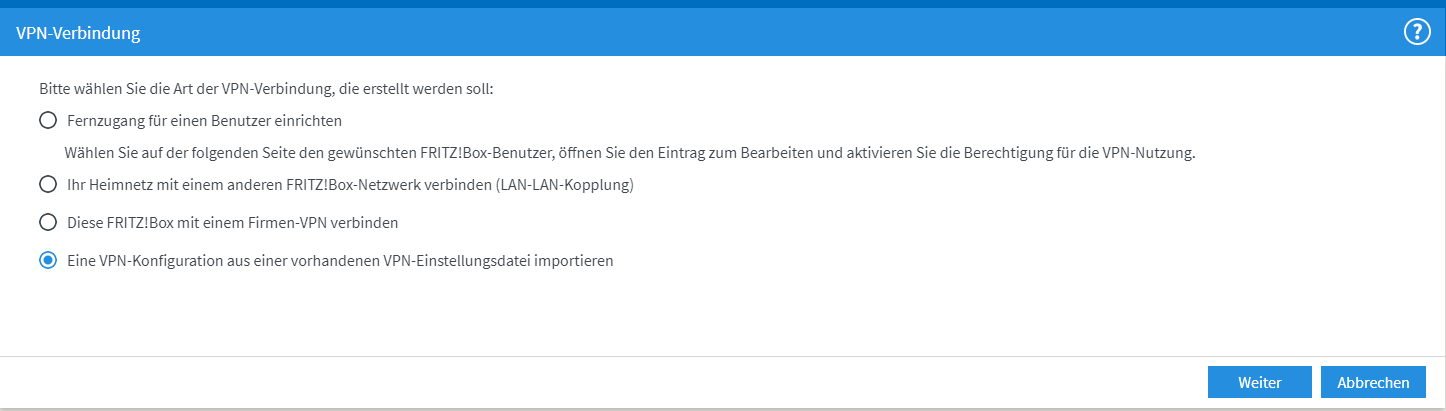

Um die VPN-Verbindung der Fritzbox hinzuzufügen ist eine Anlage und Anpassung der Datei “vpn-fritzbox.cfg” wie folgt notwendig, welche im späteren Schritt auf der Fritzbox importiert werden kann.

vpncfg {
connections {
  enabled = yes;
  conn_type = conntype_lan;
  name = "Site2Site_DOMAIN"; // NAME der Verbindung
  always_renew = yes; // Verbindung immer herstellen
  reject_not_encrypted = no;
  dont_filter_netbios = yes;
  localip = 0.0.0.0;
  local_virtualip = 0.0.0.0;
  remotehostname = DOMAIN.de; // FQDN Sophos XG
  remote_virtualip = 0.0.0.0;
  localid {
    fqdn = "SUBDOMAIN.DOMAIN.de"; // FQDN Fritzbox
    }
  remoteid {
    fqdn = DOMAIN.de; // FQDN Sophos XG
    }
  mode = phase1_mode_idp;
  phase1ss = "dh14/aes/sha";
  keytype = connkeytype_pre_shared;
  key = "SECRETKEY";
  cert_do_server_auth = no;
  use_nat_t = no;
  use_xauth = no;
  use_cfgmode = no;
  phase2localid {
    ipnet {
      ipaddr = 192.168.178.0; //Netzwerk Fritzbox
      mask = 255.255.255.0;
      }
    }
  phase2remoteid {
    ipnet {
      ipaddr = 172.16.0.0; //Subnetze Sophos XG
      mask = 255.255.0.0;
      }
    }
  phase2ss = "esp-all-all/ah-none/comp-all/pfs";
  accesslist = "permit ip any 172.16.0.0 255.255.0.0"; //Subnetze Sophos XG
  }
  ike_forward_rules = "udp 0.0.0.0:500 0.0.0.0:500",
                      "udp 0.0.0.0:4500 0.0.0.0:4500";
}

Sophos XG Konfiguration

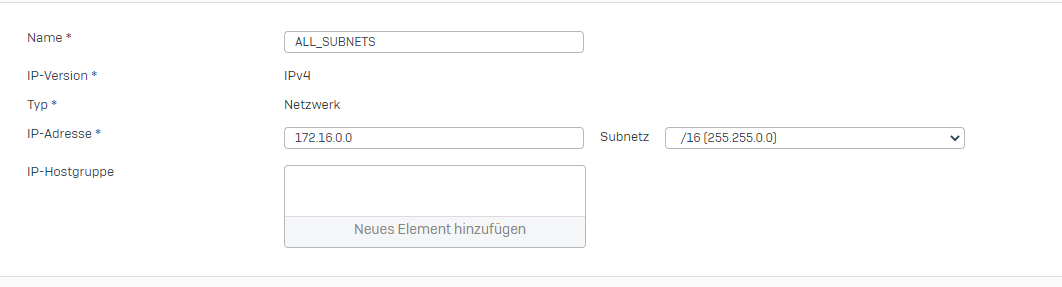

Zum Schluss ist lediglich noch eine passende Konfiguration inkl. Basis Firewall-Regel wie folgt auf der Sophos XG Appliance angelegen.

Die Firewall Regel gilt es entsprechend nach den Bedürfnissen anzupassen.
